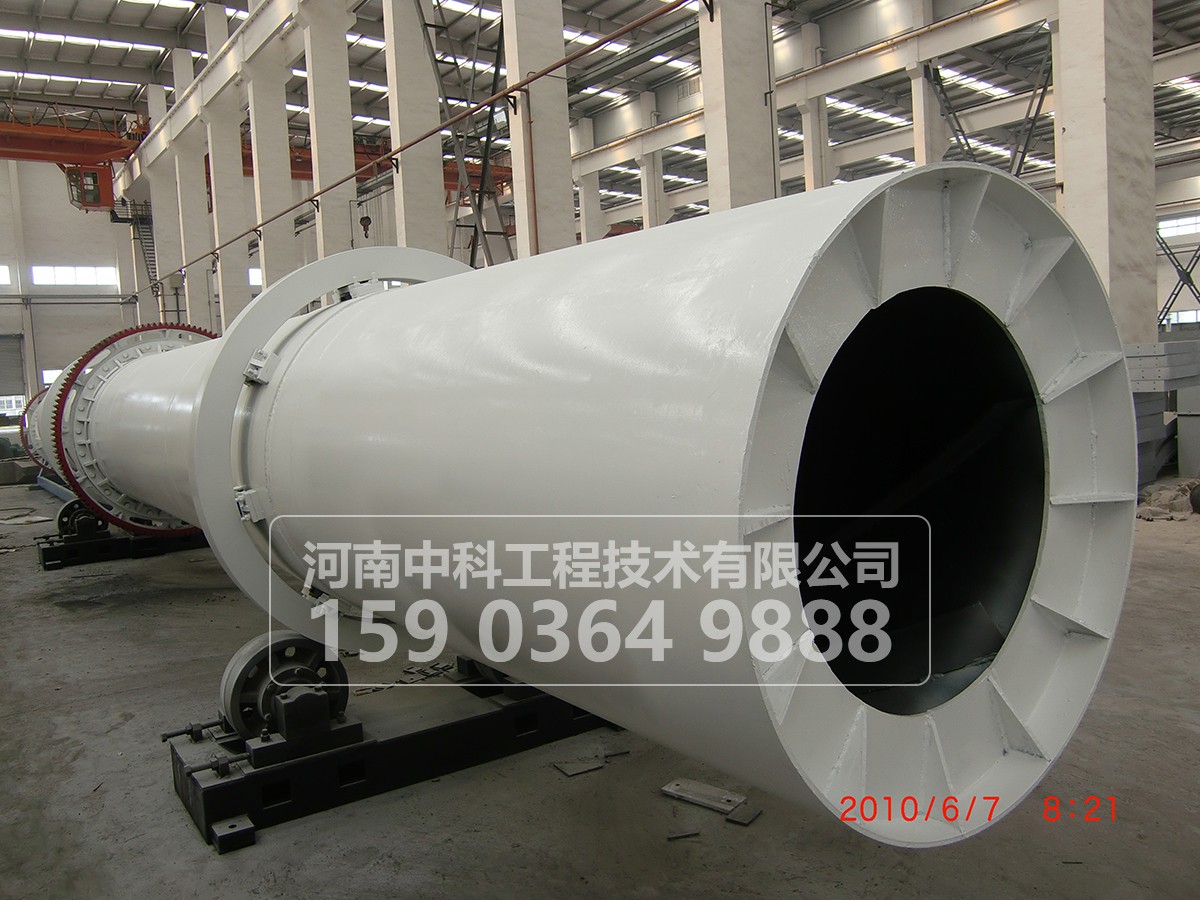

矿渣烘干机也是一种回转式烘干机，主要由回转筒体、引风设备、高速打散设备、扬料板，自清扫装置、传动装置，其中输送设备、热风设备、减速机、支撑装置及密封装置等部件可以根据客户需要进行设计。
工作原理
矿渣烘干机组成供热源、上料机、进料机、回转滚筒、物料破碎装置、出料机、引风机、卸料器和配电柜构成。脱水后的湿物料加入干燥机设备后，在滚筒内均布的抄板器翻动下，物料在干燥机内均匀分散与热空气充分接触，加快了干燥传热﹑传质。在干燥过程中，物料在带有倾斜度的抄板和热气质的作用下，至干燥机另一段星形卸料阀排出成品。
烘干机优势
1、烘干机采用自动控制装置，只需通过控制面板调节好时间，即可自动完成整个烘干过程，从而极大的提高了烘干效率。
2、转筒采用优质不锈钢制作，筒体美观光滑，经久耐用。
3、烘干机采用三角胶带传动，运转平稳、噪声低、安全可靠。
4、 率循环排气及内笼转动保证烘干快速均匀；
5、优质热交换器及定时控制正反转，进一步提高烘干及摇粒质量。
6、 散热器，并配以合理的引风道，使热风直接和衣物接触，大大提高了烘干效率，同时节省了能源
7、大直径入料口，方便物料进出。
烘干机的结构组成
烘干机主要是由回转筒体、引风设备、高速打散设备、扬料板，自清扫装置、传动装置，输送设备、热风设备、减速机、支撑装置及密封装置等部件组成。全套烘干设备设计合理，制作精良，性能稳定、工艺先进、产量高、能耗低、占地面积小、机械化程度高等优点，实现自动化施工，减少人员操作。
矿渣烘干机的技术参数：
型号(mm) | 倾斜度 (%) | 转速(r/min) | 进气温(℃) | 功率(Kw) | 容积（m） | 生产能力(t/h) | 重量(t) |
Φ600×6000 | 3-5 | 3-8 | ≤700 | 3 | 1.69 | 0.5-1.5 | 2.9 |
Φ800×8000 | 3-5 | 3-8 | ≤700 | 4 | 4.01 | 0.8-2.0 | 3.5 |
Φ800×10000 | 3-5 | 3-8 | ≤700 | 4 | 5.02 | 0.8-2.5 | 4.5 |
Φ1000×10000 | 3-5 | 3-8 | ≤700 | 5.5 | 7.85 | 1.0-3.5 | 5.6 |
Φ1200×10000 | 3-5 | 3-8 | ≤700 | 7.5 | 11.30 | 1.8-5 | 14.5 |
Φ1200×12000 | 3-5 | 3-8 | ≤700 | 11 | 13.56 | 2-6 | 14.8 |
Φ1500×12000 | 3-5 | 2-6 | ≤800 | 15 | 21.19 | 3.5-9 | 17.8 |
Φ1800×12000 | 3-5 | 2-6 | ≤800 | 18 | 30.52 | 5-12 | 25 |
Φ2200×12000 | 3-5 | 1.5-6 | ≤800 | 18.5 | 45.59 | 6-15 | 33 |
Φ2200×18000 | 3-5 | 1.5-6 | ≤800 | 22 | 68.38 | 10-18 | 53.8 |
Φ2200×20000 | 3-5 | 1.5-6 | ≤800 | 30 | 75.98 | 12-20 | 56 |
Φ2400×20000 | 3-5 | 1.5-5 | ≤800 | 37 | 90.43 | 18-30 | 60 |
Φ3000×20000 | 3-5 | 1.5-5 | ≤800 | 55 | 141.3 | 25-35 | 78 |
Φ3000×25000 | 3-5 | 1.5-5 | ≤800 | 75 | 176.6 | 32-40 | 104.9 |
