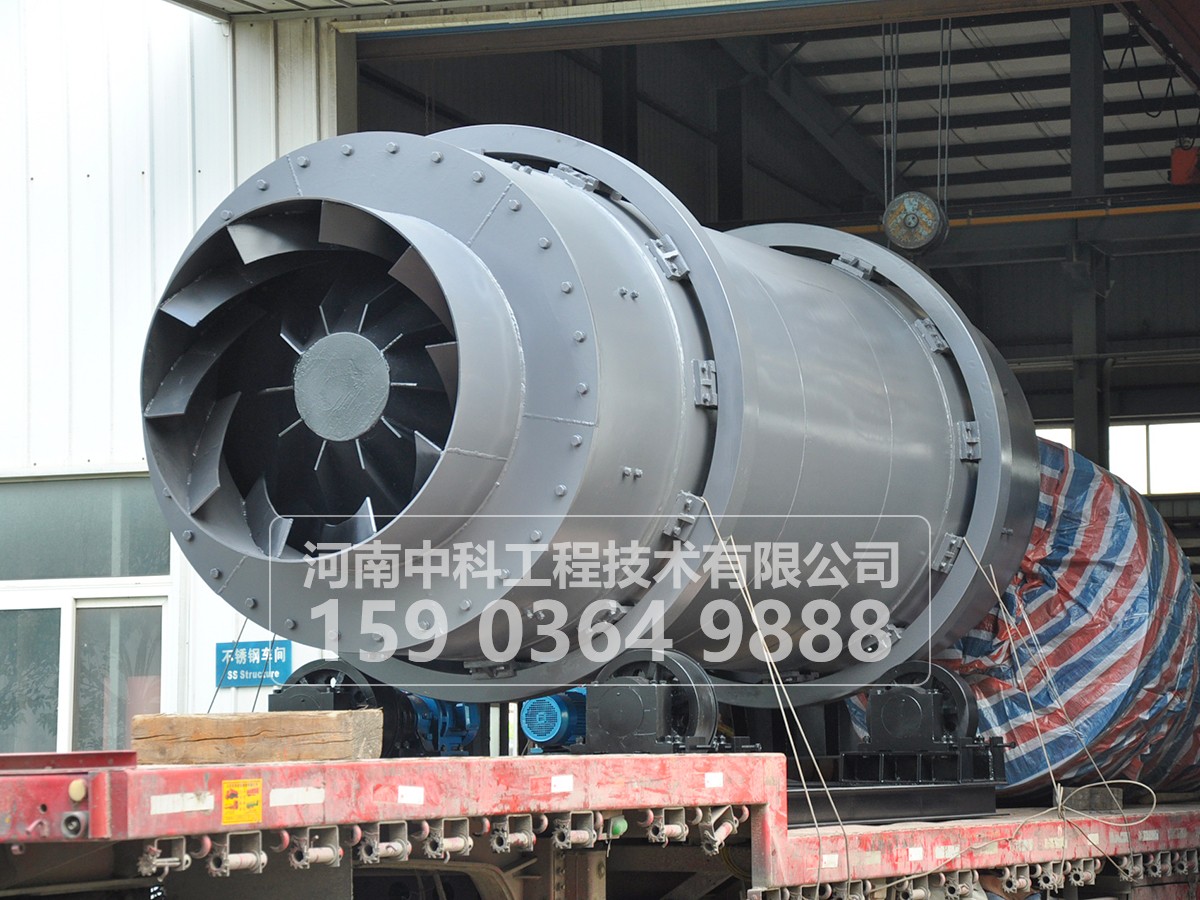

三筒烘干机技术参数
三筒烘干机技术参数

性能特点

1、烘干机生产能力与单筒式烘干机相比,产量提高50-80%,单位容积蒸发强度大大提高,热效率提高40-55%。

2、由于烘干机的特殊结构,筒体的长度是单筒烘干机的三分之一,基础面积比单筒烘干机节约65%左右,基础投资相应降低。

3、烘干机采用托轮与轮带的摩擦传动技术,传动功率低,降低了设备工作时的噪音,密封系统采用了微接触技术,密封效果更佳,减少了粉尘污染。

工作原理

 烘干机主体的三个同心圆筒内,设有不同数量、不同角度的曲面螺旋状扬料板,每个筒体的端部设有导向板。三套筒式烘干机的主体通过两个(或4个)减速电机,分别驱动两端的两个(或4个)传动托轮,使轮带绕中心转动。待烘干机的湿物料经喂料设备,入料管喂入内筒的入料端,湿物料通过螺旋导向板迅速推向螺旋扬料板,随着筒体的旋转,设在三个筒内的螺旋式扬料板使物料被举升的同时,不断的翻滚、抛散并向出料端作纵向运动。与此同时从热风炉来的热气流,先后进入内筒、中筒、外筒与物料进行强烈的热交换。

由于金属钢板比被烘干的物料导热快,筒体的钢板、扬料板首先受热,然后又把热量以传导和辐射的方式传给物料,物料受热后温度升高,当温度升高到水份蒸发的温度时,水蒸汽从物料中分离出来,随烟尘经除尘器后排入大气中,从而达到物料烘干的目的。

三筒烘干机技术参数

规格 直径(m)有效长度(m)处理能力(t/h)转速r/min功率 kw
河沙粉煤灰矿渣
S62031.61.82-31-22-33-103
S6205224-52-34-53-104
S62102.22.58-104-58-103-105.5
S62152.52.812-156-812-153-1011
Ф2×3238-124-68-123-103×2
Ф2×52512-156-812-153-105.5×2
Ф2.2×4.52.24.515-188-1015-183-105.5×2
Ф2.5×52.5520-2510-1320-253-104×4
Ф2.5×62.5625-3013-1525-303-105.5×4
Ф2.8×62.8630-3515-1830-353-107.5×4
Ф3×63635-4018-2035-403-107.5×4
Ф3×73740-4520-2340-453-1011×4
Ф3.2×73.2745-5023-2545-503-1011×4
Ф3.2×83.2850-5525-2850-553-1011×4
Ф3.6×83.6855-6028-3055-603-1015×4
Ф3.8×93.8960-7030-3560-703-1015×4
Ф4.0×1041070-10035-5070-1003-1018.5×4
Ф4.2×8.54.28.580-10040-5080-1003-1018.5×4
