大型烘干机结构性能

烘干机设备主要有热源装置、上料进料装置、烘干主机、出料系统、除尘系统、控制系统组成，需要被烘干的石油焦炭主要在出料区、倾斜扬料板区、清理区、导料区烘干。可一次性将含水90%以上的物料烘干至成品。

1、 组合扬料板

根据物料在烘干机内烘干过程中物性的变化，采用多种结构的组合扬料板，使物料在筒内形成均匀的料幕，与热烟气进行充分的传热和传质，对于高湿的粘性物料，将有防堵塞阻料和破积球的链破装置。对于流动性特好的物料，采用勺型弧板等。从而使其单位容积蒸发强度达40～80kg/m3.h，蒸发强度较传统烘干机提高50～ 。

2、调心托轮装置

烘干机采用不同于传统烘干机托轮的轴承型号和结构形式，托轮与轮带自约束保持线接触，摩擦面接触更宽泛均衡，保证了托轮与轮带的使用寿命，增强了筒体运转的稳定性。并适当减少托轮间夹角，减少运转阻力，降低电耗。

3、合理调整转速

根据烘干物料的理化性能不一，烘干的停留时间有所区别，设计采用理想的转速运行，充分保证烘干质量，一般配用电磁调速或变频调速电机。

4、收尘尾罩设计

根据不同烘干物料的要求，大型烘干机扩腔设计尾罩和改变尾气流向，让尾罩取到初级收尘作用，大大减少了后续收尘器的收尘压力。

5、新型密封装置

烘干机的前后密封圈借鉴了回转窑的密封装置，由迷宫装置组成，耐温耐磨，密封效果好，使用寿命长，安装维护便利。

优势

    具有结构紧凑，占地面积少，工作可靠，能耗低，热效率高，物料烘干效果好，自动化程度高，操作人员少等优点。根据不同行业对烘干后的料中水份要求，烘干后的物料含水量可以达到1-0.5%以下。

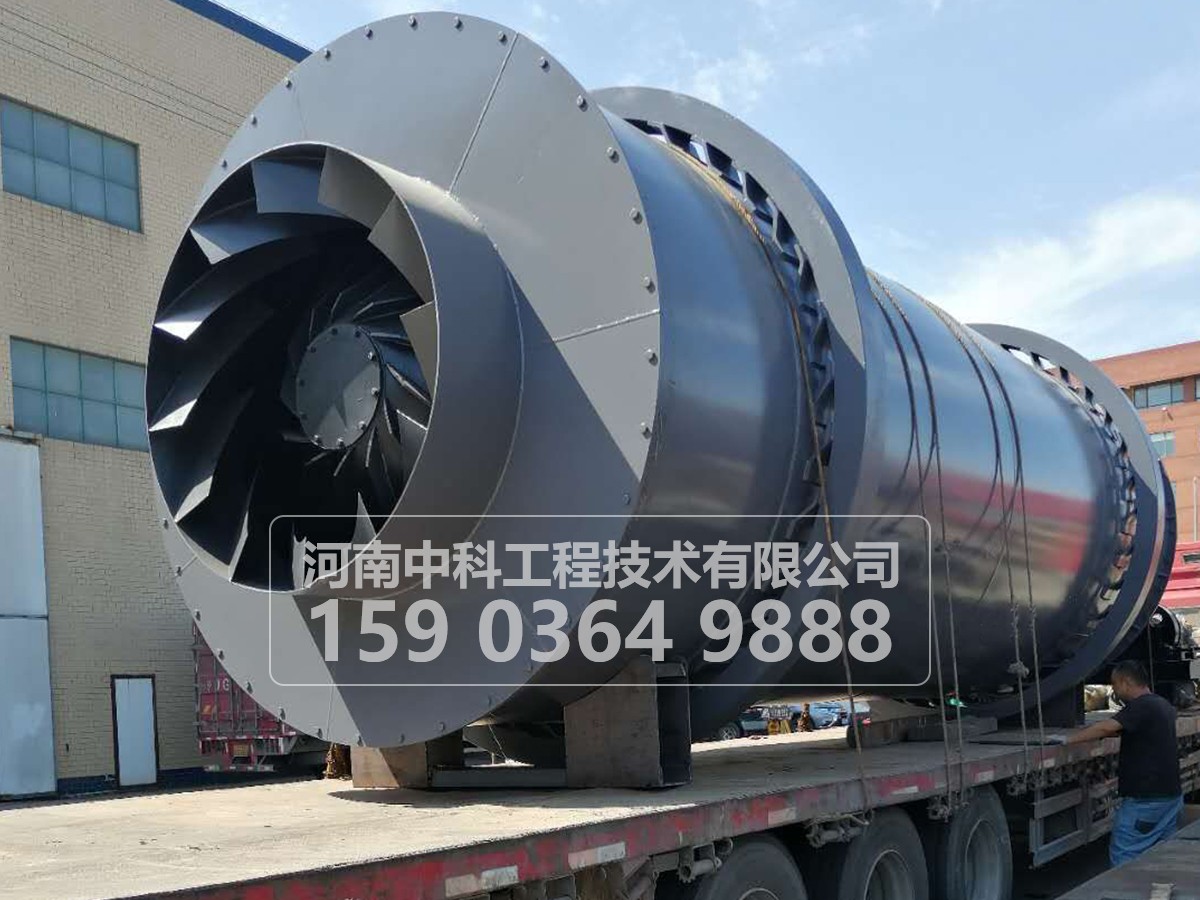

烘干机结构

烘干机主要是由筒体、托辊、扬料板、热风炉、配电柜等相关配套设施组成，经过技术和结构的创新，整套沙子烘干流程设计合 理、制作精良、性能稳定、耗能低、产量高、烘干效果更好，节约生产升本，提高经济效益。

技术参数：
